지난 섹션에서 본 회로는 이론적으로는 맞지만, 그리 실용적이지는 않습니다. 사실, 전원의 양극을 전선 하나로 바로 연결하는 것은 꽤 위험할 수 있습니다.
이렇게 위험한 이유는 '단락 회로(Short Circuit, 일명 합선)'가 발생하기 때문입니다. 단락이 일어나면 전류의 크기가 엄청나게 커지고, 그 에너지가 매우 폭발적으로(주로 열의 형태로) 방출됩니다. 그래서 일반적으로 전기 회로는 이 에너지를 안전하고 실용적인 방식으로 활용할 수 있도록 설계됩니다.
전류를 실용적으로 사용하는 가장 대표적인 예가 바로 '전등(Lighting)'입니다. 가장 간단한 형태의 전등은 투명한 유리 전구 안에 작은 금속 '필라멘트'가 들어있는 구조입니다. 이 필라멘트에 충분한 전류가 흐르면 열에너지가 발생하면서 백열(Incandescence, 빛을 내며 뜨거워짐) 현상이 일어나 빛을 내게 됩니다. 배터리와 마찬가지로 전구도 전자가 들어오는 연결점 하나와 나가는 연결점 하나, 총 두 개의 전도성 연결점을 가지고 있습니다.
전원에 연결된 전기 램프 회로의 모습은 다음과 같습니다.
전자가 램프의 가느다란 금속 필라멘트를 통과할 때, 두꺼운 전선을 지날 때보다 이동하는 데 훨씬 더 큰 방해를 받습니다. 재료의 종류, 단면적, 온도에 따라 달라지는 이러한 전류의 흐름을 방해하는 성질을 기술적으로 '저항(Resistance)'이라고 부릅니다. (도체는 저항이 낮고, 절연체는 매우 높은 저항을 가진다고 말할 수 있습니다.)
이 저항은 배터리에서 공급되는 일정한 전압 아래서 회로를 흐르는 전류의 양을 적절히 제한하는 역할을 합니다. 단순히 배터리의 한쪽 끝과 다른 쪽 끝을 전선으로만 연결해버린 '단락 회로'와는 이 점이 다릅니다.
전자가 저항을 뚫고 지나가려 할 때 일종의 '마찰'이 발생합니다. 기계적인 마찰과 마찬가지로, 저항을 거슬러 흐르는 전자들이 만들어내는 마찰은 열의 형태로 나타납니다. 전구의 필라멘트는 저항이 한곳에 집중되어 있어 비교적 많은 양의 열에너지가 방출됩니다. 이 열은 필라멘트를 하얗게 달아오르게 하여 빛을 내기에 충분하죠. 반면, 전구와 배터리를 연결하는 전선은 저항이 훨씬 낮기 때문에 같은 양의 전류가 흘러도 거의 따뜻해지지 않습니다.
단락 회로의 경우와 마찬가지로, 회로가 중간에 어느 한 지점이라도 끊어지면 전체 회로의 전자 흐름이 멈춥니다. 전구가 연결된 회로라면, 전구의 불이 꺼진다는 뜻이죠.

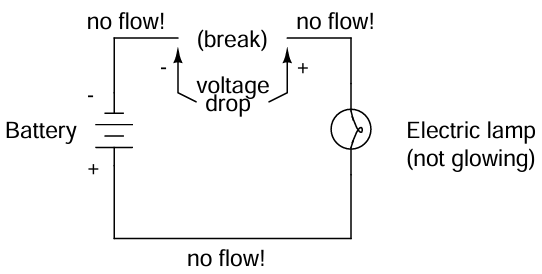

앞서 설명했듯이 전자가 흐르지 않을 때 배터리의 전체 전위(전압)는 회로가 끊어진 그 부분에 걸려 있게 되며, 끊어진 곳이 다시 연결되어 전자가 흐를 기회를 기다립니다.
- 개방 회로(Open Circuit): 회로의 연속성이 끊어져 전류가 흐르지 못하는 상태. ('열린' 상태)
- 폐쇄 회로(Closed Circuit): 끊어진 곳이 다시 연결되어 전류가 흐르는 상태. ('닫힌' 상태)
회로를 '열린' 상태로 만드는 데는 단 한 곳만 끊어지는 것으로도 충분합니다.
이것이 바로 우리가 리모컨이나 벽 스위치로 전등을 켜고 끄는 기본 원리입니다. 회로가 끊어지면 전체 전류가 멈춘다는 점을 이용해, 의도적으로 회로를 끊었다 이었다 할 수 있도록 설계된 장치가 바로 '스위치(Switch)'입니다. 스위치를 편리한 위치에 설치하면 회로 내 전자의 흐름을 마음대로 제어할 수 있습니다.
이 원리 덕분에 집 벽에 달린 스위치로 저 멀리 복도나 다른 방의 전등을 제어할 수 있는 것입니다. 스위치는 보통 금속으로 된 한 쌍의 전도성 접점으로 구성됩니다. 기계식 레버나 버튼을 누르면 이 접점이 서로 닿거나 떨어집니다.
- 접촉 시: 전자가 흐를 수 있어 회로가 연결됨.
- 분리 시: 공기(절연체)가 가로막아 전자가 흐르지 못하고 회로가 끊어짐.
이 기본 원리를 가장 잘 보여주는 스위치는 바로 '나이프 스위치(Knife Switch)'입니다.

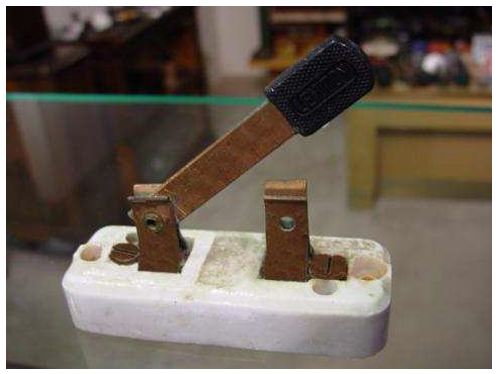

나이프 스위치는 경첩을 중심으로 자유롭게 움직이는 전도성 레버(칼날 모양)가 고정된 전도성 접점과 물리적으로 닿는 구조입니다. 위 그림의 스위치는 전기가 통하지 않는 도자기 받침대 위에, 전기가 잘 통하는 구리로 된 칼날(블레이드)과 접점을 설치했습니다. 손잡이는 플라스틱으로 만들어 스위치를 조작할 때 사람의 손이 전기가 흐르는 칼날에 닿지 않도록 했습니다.

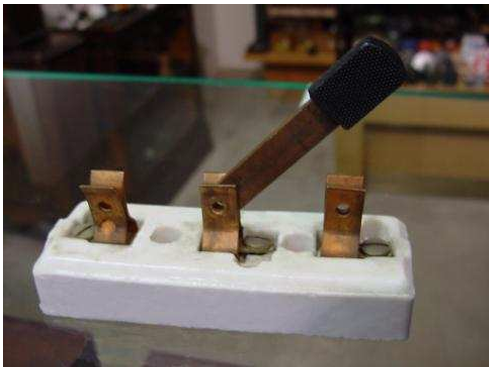

아래처럼 고정 접점이 하나가 아니라 두 개여서, 하나 이상의 회로를 여닫을 수 있는 나이프 스위치도 있습니다.
지금 당장은 이게 아주 중요하지는 않으니, 스위치가 무엇이고 어떻게 작동하는지에 대한 기본 개념만 이해하고 넘어가면 됩니다.
나이프 스위치는 작동 원리를 설명하기에는 최고지만, 높은 전력을 다루는 회로에서 실제로 사용하기에는 안전상 뚜렷한 문제가 있습니다. 전기가 흐르는 도체가 밖으로 노출되어 있어 감전 사고가 날 수 있고, 움직이는 칼날과 접점 사이에서 스파크(불꽃)가 튀어 주변 인화성 물질에 불이 붙을 위험도 있기 때문입니다.

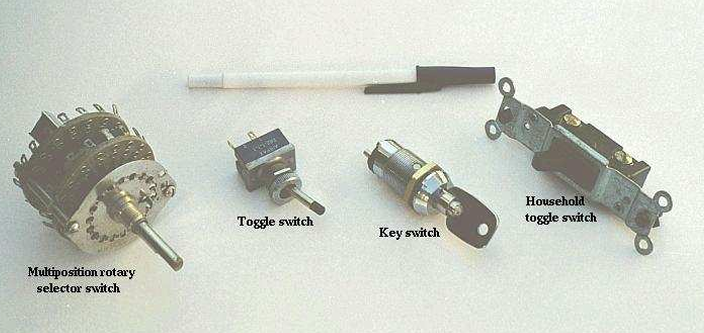

그래서 현대적인 스위치들은 이러한 위험을 막기 위해 움직이는 도체와 접점을 절연 케이스 안에 꽁꽁 숨겨두었습니다. 요즘 쓰는 스위치들을 보면 나이프 스위치와 달리 내부 작동 기구가 거의 보이지 않는 것을 알 수 있습니다.
마지막으로, 회로에서 사용하는 '열림(Open)'과 '닫힘(Closed)'이라는 용어에 대해 짚고 넘어갑시다.
- 닫힌 스위치 (Closed Switch): 접점이 서로 맞닿아 전자가 계속 흐를 수 있는 상태. (전류 ON)
- 열린 스위치 (Open Switch): 접점이 떨어져 회로가 끊어진 상태. (전류 OFF)
전기 입문자들에게 이 용어는 종종 혼란을 줍니다. 보통 우리가 문(Door)을 생각할 때는 '열려야' 지나갈 수 있고, '닫히면' 막힌다고 생각하니까요. 하지만 전기 스위치에서는 정반대입니다. '닫혀야(연결돼야)' 전기가 자유롭게 흐르고, '열리면(끊어지면)' 전기가 흐르지 않습니다. 이 차이를 꼭 기억하세요!
Core Summary
- 저항은 전류에 대한 반대 정도를 나타내는 척도입니다.
- 단락 회로는 전자의 흐름에 거의 저항을 제공하지 않는 전기 회로입니다. 단락 회로는 높은 전류가 발생하여 많은 열 에너지가 방출될 수 있기 때문에 고전압 전원에서는 위험합니다.
- 개방 회로는 전자가 흐르는 경로가 끊겨 연속성이 깨진 회로를 말합니다.
- 폐회로는 전체적으로 연속성이 잘 유지되어 완전한 회로를 말합니다.
- 제어된 조건에서 회로를 열거나 닫도록 설계된 장치를 스위치라고 합니다.
- ‘열림(open)’과 ‘닫힘(closed)’이라는 용어는 스위치뿐만 아니라 전체 회로도 지칭합니다. 열린 스위치는 연속성이 없는 스위치로, 전자가 흐를 수 없습니다. 닫힌 스위치는 전자가 흐를 수 있는 직접적인(저항이 낮은) 경로를 제공하는 스위치입니다.
"이 글은 All About Circuits의 Textbook을 기반으로 공부하며 요약/정리한 글입니다. 원문의 라이선스 (CC BY-SA)를 따릅니다"'Back to Basic with AI > 전자회로 기초' 카테고리의 다른 글
