#3 - 전기 회로 (Electric circuits)

아마 이쯤에서 이런 의문이 드셨을지도 모르겠습니다.

"가상의 공급원이나 목적지(도착점) 없이, 실제로는 어떻게 전자가 한 방향으로 계속 흐를 수 있을까?"

앞서 설명한 '원천-목적지' 방식이 실제로 작동하려면, 양쪽 모두 전자를 무한히 공급하거나 받아들일 수 있는 능력이 있어야 합니다. 구슬 비유를 다시 빌리자면, 구슬을 공급하는 통과 받아내는 통이 '흐름'을 유지하기 위해 무한히 커야 한다는, 현실적으로 불가능한 이야기가 되죠.

이러한 역설에 대한 해답은 바로 '회로(Circuit)'라는 개념에 있습니다.

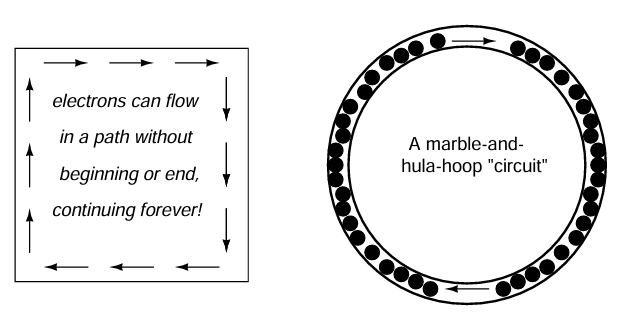

회로란 전자가 끝없이 순환할 수 있는 경로를 의미합니다. 만약 우리가 전선 한 가닥, 혹은 여러 가닥을 연결하여 양 끝을 맞붙여 고리(Loop) 형태로 만든다면 어떻게 될까요? 굳이 무한한 공급원이나 거대한 저장소에 의존하지 않고도 전자의 균일한 흐름을 유지할 수 있게 됩니다.

(이미지 출처 - Vol.1 DC)

이 회로 안에서 전자는 마치 구슬로 꽉 채워진 훌라후프와 같습니다. 시계 방향으로 움직이는 전자가 바로 앞에 있는 전자를 밀고, 그 전자는 또다시 자신의 앞에 있는 전자를 밀어내며 흐름이 계속 이어집니다.

이제 우리는 전자를 무한히 쏟아붓거나 버리지 않고도, 전자의 연속적인 흐름을 영원히 지원할 수 있는 구조를 갖게 되었습니다. 이 흐름을 유지하기 위해 남은 과제는, 전자들에게 계속 움직이라고 등을 떠밀어줄 '동기(Motivation)'를 제공하는 것뿐입니다. (이 '동기'에 대해서는 바로 다음 섹션에서 자세히 다루겠습니다.)

여기서 반드시 기억해야 할 점은, 둥근 회로에서도 '연속성'이 직선 전선만큼이나 중요하다는 사실입니다.

앞서 본 직선 전선의 예시와 마찬가지로, 이 회로 역시 중간에 조금이라도 끊긴 부분이 있다면 전자는 흐를 수 없습니다. 여기서 이해해야 할 핵심 원칙은 "어디서 끊어졌는지는 중요하지 않다"는 것입니다.

회로의 어느 한 곳이라도 끊어지면, 전자가 회로 전체를 도는 것을 방해하게 됩니다. 전자가 마음 놓고 달릴 수 있는 연속적이고 끊어지지 않은 도체의 고리(Loop)가 없다면, 지속적인 전기의 흐름은 결코 유지될 수 없습니다.
